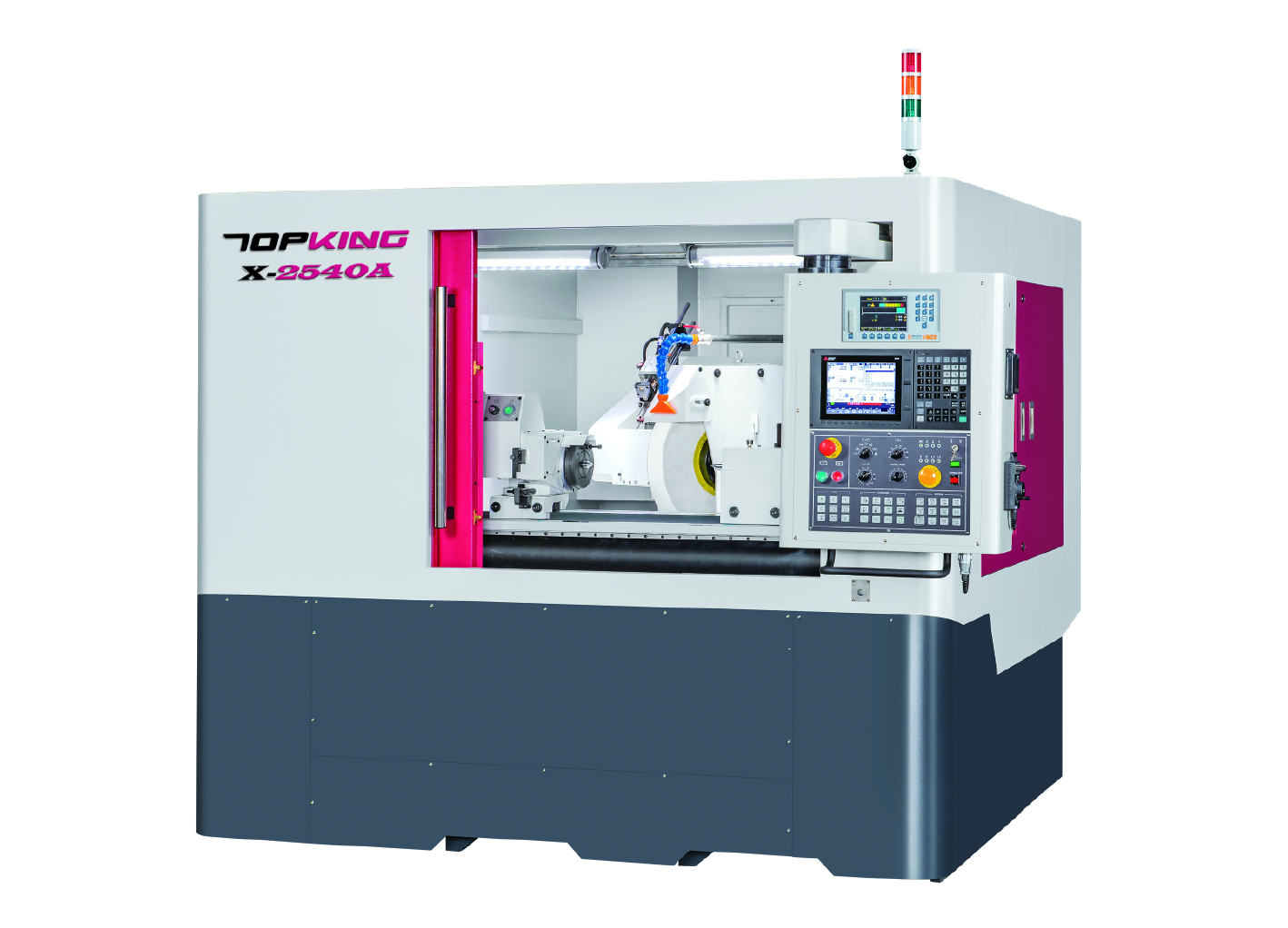

X-2540A數控端面斜進式外圓磨床

簡要描述:

CNC型數控端面斜進式數控外圓磨床,專為提升加工效率所提供,砂輪軸(X軸)與橫移軸(Z軸)采用先進的斜進式十字形滑臺設計配合斜進式砂輪軸座,可同時進行外徑及端面研磨加工作業,縮短加工時間,操作系統搭載高性能的CNC控制系統內建圖形對話式(GUI)操作介面,設定及操作簡易,研磨加工應用廣泛,提供給使用者最便捷的加工環境。

瀏覽次數:4203

發布時間:2019-02-21

索取報價

CNC型數控端面斜進式數控外圓磨床,專為提升加工效率所提供,砂輪軸(X)與橫移軸(Z)

采用先進的斜進式十字形滑臺設計配合斜進式砂輪軸座,可同時進行外徑及端面研磨加工作業,

縮短加工時間,操作系統搭載高性能的CNC控制系統內建圖形對話式(GUI)操作介面,設定及操作

簡易,研磨加工應用廣泛,提供給使用者最便捷的加工環境。



  產品特色

機體

 采用高米漢納(Meehanite)鑄鐵制成,經燒燉處理及時效處理再加工,材質穩定性佳。

 滑軌經高周波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。

 本機的結構不同于以往的輕量結構的設計理念,大幅提升機體及結構剛性,達到更加穩固的訴求,滑軌采用更厚實的1V1平的設計結構,在研磨時提供最佳的精度及穩定性。

十字滑臺設計

 X軸與Z軸結構采用十字滑臺形式設計,縮小占地面積。

 兩軸使用全密閉伸縮護罩,完整的保護傳動結構,杜絕研磨屑與冷卻液的污染。

 X軸與Z軸標配高解析度封閉式光學尺,穩定定位精度與加工品質。

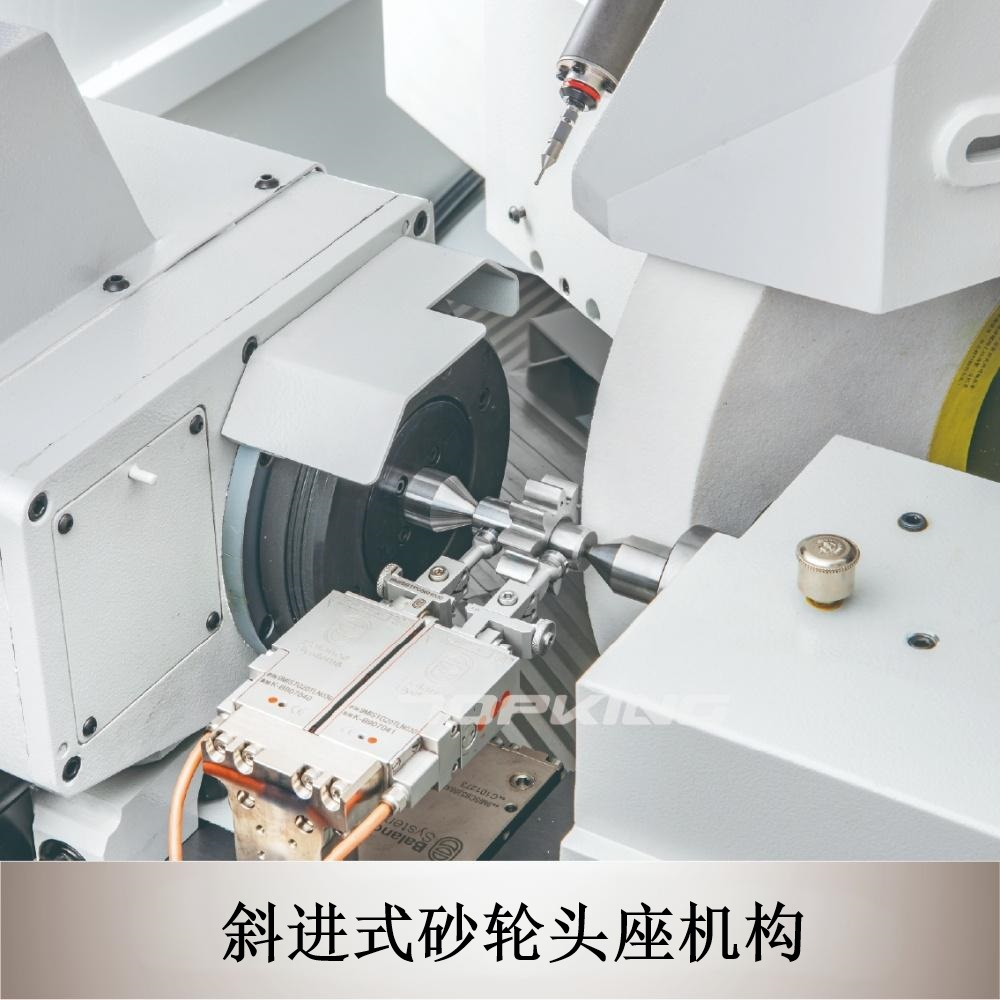

斜進式砂輪頭座機構

 培林式主軸,采用精密軸承,使用壽命長,更換、維修、保養相較容易。

 砂輪主軸采用SNCM-220高級合金鋼材,經正?;?、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。

高剛性滑軌設計

根據加工性質的不同,采用不同的設計方式:

X-25 系列兩軸采用精密線軌搭配滾珠螺桿設計,為小型工件提供輕快的進給模式

高剛性工作主軸

工作主軸采用精密級軸承,在研磨時展現最佳的穩定性。

采伺服馬達驅動,無段變速可依需求變更速度。

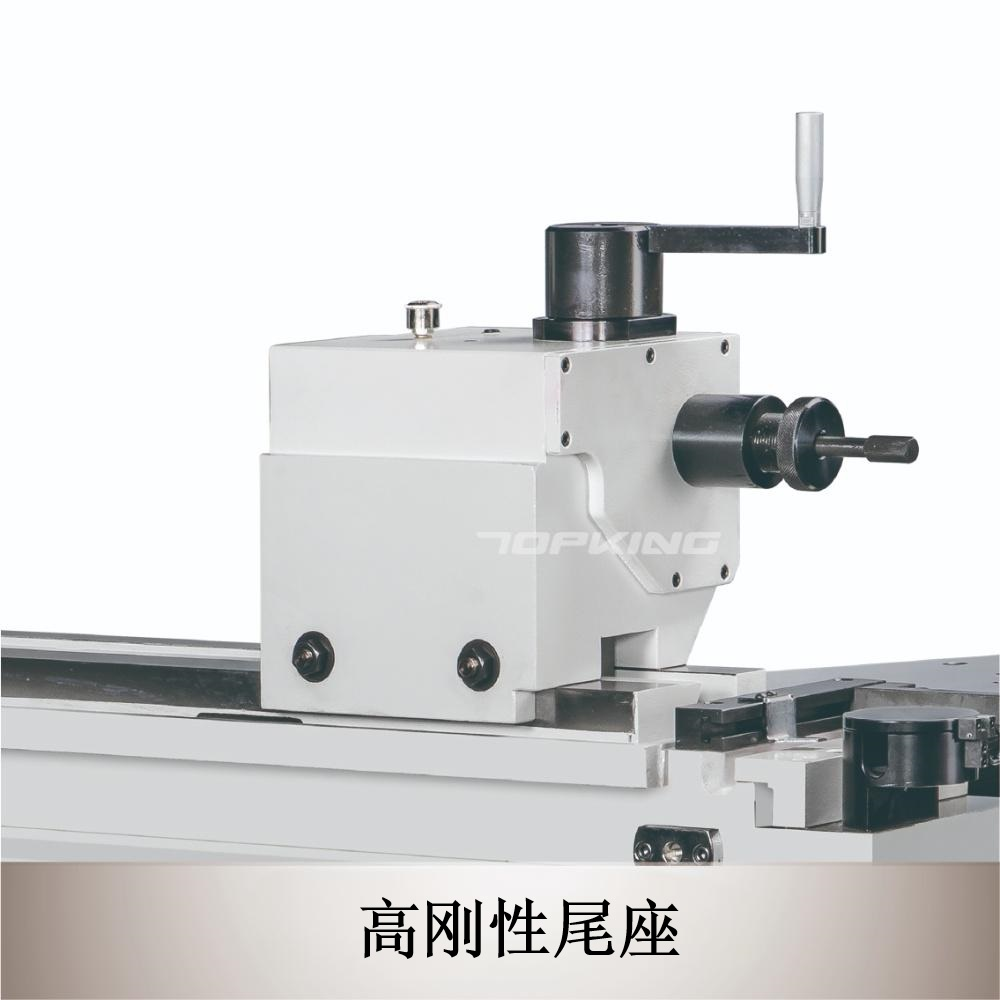

高剛性工作主軸及尾座

 工作主軸臺與尾座針對重型工件設計,結構剛性強,提升了整體載重量。

 主軸臺采用伺服馬達驅動,可依需求無段變速調整。

 尾座可選用油壓式與止擋裝置,操作便利。

 工作主軸及尾座皆附有平面氣壓設計,方便位移、減少摩擦,加強使用壽命。

 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置,降低頂針與頂針孔接處面摩擦發熱所產生的變形。

砂輪修整

X軸與Z軸兩軸同動控制,依工件需求,進行多段差成形修整。

人性化操作系統

 內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可借著圖形的導引,將復雜的工件分成數個研磨工序,以數值化的方式簡化研磨及修整的工序編輯。不需另外進行復雜的程式編寫(G碼、M),提供最便捷的操作環境。

 內建多樣化的研磨及修整方式,可數值化編輯外徑、內徑(選配)、端面、成型的研磨及修整工序。







  產品規格

能力

工作臺最大旋徑

Ø270 mm

兩頂心間最大距離

400 mm

最大研磨直徑

Ø250 mm

最大研磨長度

400 mm

兩頂心間最大承受重量

60 kg

中心高(工作臺面至頂針中心)

135 mm

砂輪

外徑 x  x 內徑

Ø510 x 50~75 x Ø127 mm

線速度

33 m/sec (選配.: 45 m/sec)

回旋工作臺



旋轉角度

-1° ~ +8°

工作主軸頭

旋轉角度

-30° ~ +90°

頂針斜度

MT. No. 3  (選配: MT. No. 4)

主軸轉速

10 ~ 300 rpm

工作主軸負荷(含夾具)

15 kg (最長長度: 100 mm)

尾座

中心頂針規格

MT. No. 3  (選配.: No. MT4)

中心頂針移動方式

手動

尾座軸移動距離

25 mm

錐度微調距離 (選配)

±0.03 mm

X軸行程

最大移動距離

300 mm

快速移動速度

6000 mm/Min

自動切入速度

0.001 ~ 2000 mm/Min

最小設定值

0.001 mm

Z軸行程

最大移動距離

580 mm

快速移動速度

6000 mm/Min

自動切入速度

0.001 ~ 2000 mm/Min

最小設定值

0.001 mm

馬達

砂輪主軸

5.5 kW

工作主軸

1.0 kW

X-砂輪軸座進給

1.5 kW

Z-工作臺進給

1.5 kW

軸向潤滑

自動潤滑(LUBE)

潤滑油壓馬達

NIL

動力油壓馬達

0.37 kW

冷卻液泵浦

0.37 kW

容器容量

動力油壓油箱

18L

潤滑油箱

NIL

機器

尺寸

2200 x 2150x1900 mm

重量

4300 kg

中心高(地面起至頂針中心)

1110 mm
