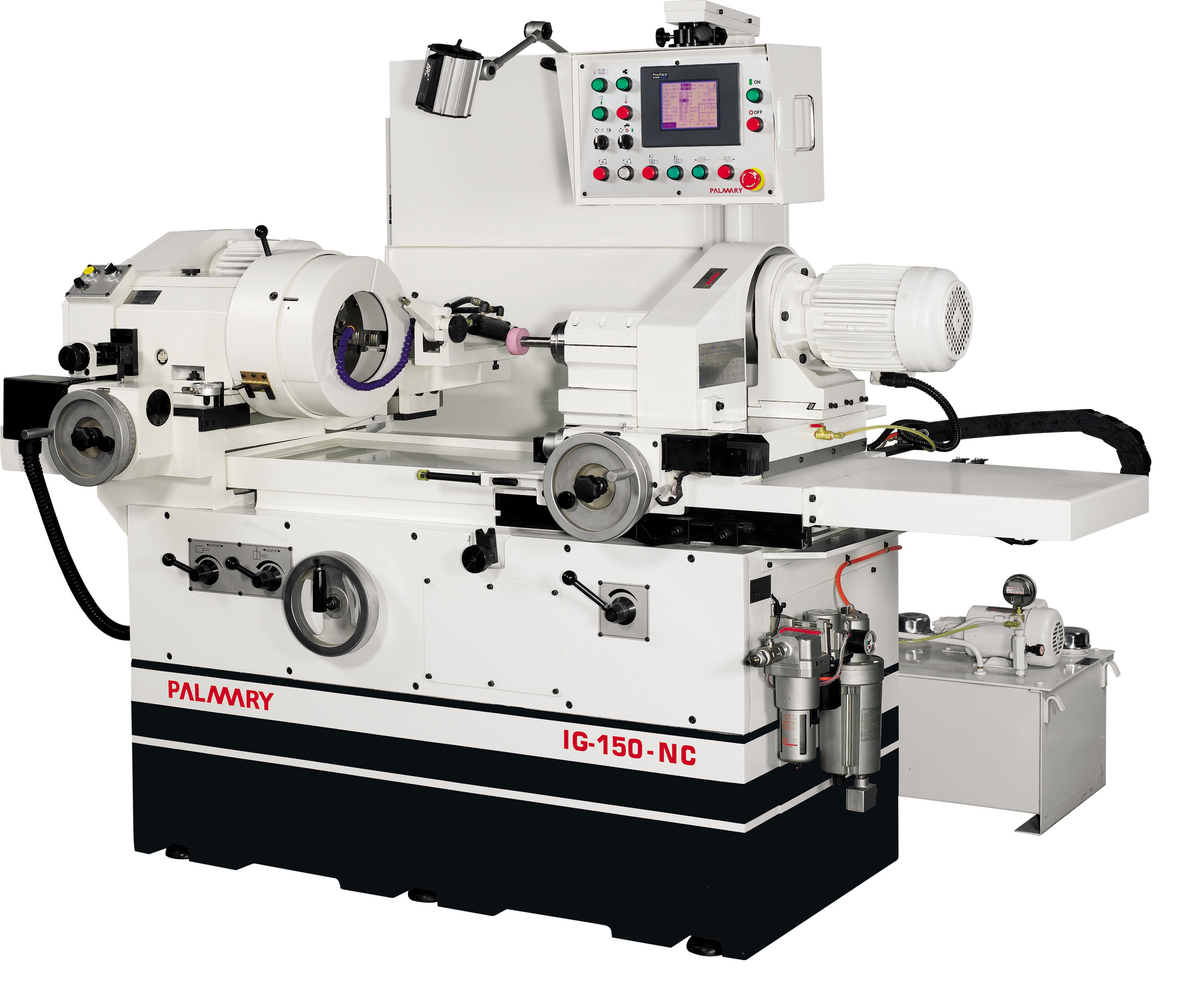

IG-150-NC高精度數控內圓磨床

簡要描述:

瀏覽次數:251

發布時間:2024-04-09

索取報價

機器特性:

. 機體設計符合人體工學設計,操作方便。機體采用高級米漢納鑄鐵,經燒燉處理再加工,確保長久不變形。

. 滑動面采用靜壓式自動潤滑系統,移動順暢,耐磨耗性佳。

. 全自動研磨:粗磨、修整、精磨、無火花研磨循環動作。精度高,操作方便,大幅提升產能。適合大量生產

及少量多樣工件研磨。

. 主軸頭傳動采用高精密級滾柱軸承,高精度、高剛性、運轉安靜。主軸頭可回轉角度范圍:順7度~逆8度,適

合大斜度工件研磨。

. 進刀軸采用精密級滾珠螺桿,配合伺服馬達驅動,可無段進給。

. 伺服馬達體積小,扭力特性佳,向應快,精度高,穩定性佳。

. 滑板采用油壓進給往復運動,無段調速,穩定性最佳。

. 修整模式為NC自動補正修整。

1. 如使用鉆石或CBN砂輪,可選擇不需補正修整模式。

2. 對于難研削之工件,可選擇多次補正修整模式,確保最佳加工質量。

. 大量生產時,可加裝自動送料、自動卸料等自動化生產設備。



項目                                             IG-150-NC                       IG-150-2NC

    能力

    防水覆蓋內之旋徑                          ∅280 mm                         280 mm

    最大研磨內徑                                 150 mm                         ∅150 mm

    研磨工件最大長度                          200 mm                           200 mm



    砂輪主翰

    主軸外徑                                        90 mm                           ∅90 mm

    轉速                                               10,000/20,000/30,000/40.000/50,000 r.p.m.



    X工作臺

    快速移動                                        ∅0.05 m/min                    ∅0.05 m/min

    最大行程                                        60 mm                             60 mm

    最小設定值                                    0.001 mm                         0.001 mm



    R工作臺

   最大速度                                        70 m/min                       ∅300 m/min

   最大行程                                        70 mm                             70mm

   最小設定值                                    0.001 mm                         0.001 mm



   油壓軸/Z軸

   最大速度                                       7.2 m/min(油壓)                40 m/min

   最大行程                                       540 mm                            400 mm



   工作主軸頭

   旋轉角度                                       +7°~ -8°                           +7°~ -8°

   頂針斜度                                       MT6                                   MT6

   主軸轉速                                      0-800 r.p.m.                        0-800 r.p.m.

   工作主軸負荷 (含夾具)                 50 kg                                  50 kg





   馬達

   砂輪主軸                                      1.5KW                                1.5KW

   工作主軸                                      0.75KW                              0.75KW

   X軸進給滑臺                                0.4KW                                0.4KW

   R軸進給滑臺                                0.4KW                                0.4KW

   Z軸進給滑臺                                   -                                     2KW

   油壓泵浦                                      1.5KW                               0.75KW

   切削液泵浦                                   0.09KW                             0.09KW



   箱量

   油壓                                          85L(大65油/小20潤滑)       42L

   冷卻水箱                                      70 L                                    70 L





   機械重量

   凈重                                              2100 kg                             2250 kg
