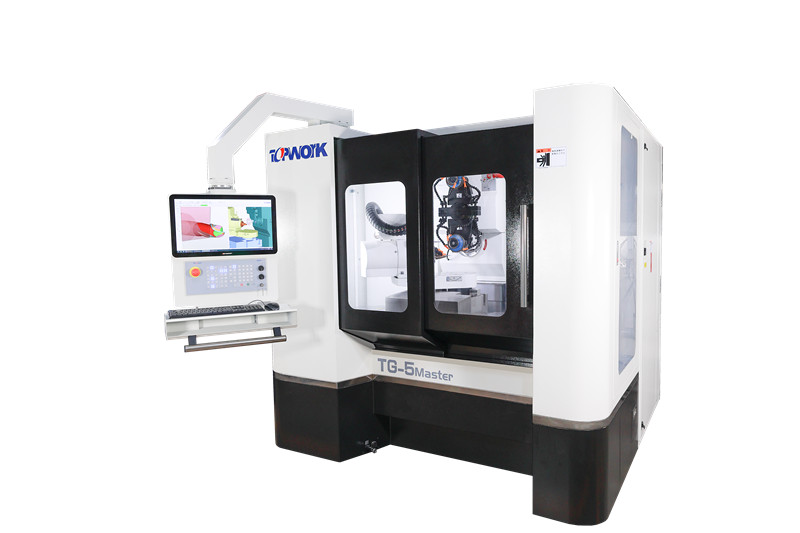

TG-5CNC刀具磨床

簡要描述:

瀏覽次數:252

發布時間:2024-04-08

索取報價

TG-5 CNC 五軸刀具磨床,具靈活、精準的特性且經濟效益佳。

高性?xún)r(jià)比配備全球知名品牌 NUM Flexium+ 68 控制器及軟件 NUMROTOplus®,擁有強大的刀具設計功能、3D 模擬及碰撞監控,

有效率的處理市場上各種不同刀具生產的難題,實現安全無虞的智慧刀具生產解決方案。



自動上下料系統

·智能型六軸設計,靈活度可挑戰高難度機械手臂的動作要求。

·雙夾爪運用,展現高速度之特色

·高精度夾持定位

·高剛性、低震動確保生產品質

·根據不同工件直徑,料盤裝載能力不同,Ø3 ? 6 mm 之棒材可達 900  ( 3 盤 ) 。

     機械規格

軸向行程

     X 軸行程                                                                 370 mm

     Y 軸行程                                                                 240 mm

     Z 軸行程                                                                 190 mm

     A 軸旋轉角度                                                          360°

     C 軸旋轉角度                                                         -16° ? 196°



快速移動速度

     X / Y / Z 軸快速移動速度                                       6 m/min

     A 軸快速移動速度                                                 100 rpm

     C 軸快速移動速度                                                 15 rpm



解析度

     線性軸解析度                                                       0.001 mm

     旋轉軸解析度                                                       0.001°



研磨范圍

     工件直徑                                                              3 ? 20 mm

     工件最大旋徑                                                      90 mm

     工件最大長度                                                      150 mm

     工件最大刃長                                                      100 mm



砂輪主軸

                                                                                皮帶式主軸 BBT30

     主軸型式                                                            內藏式主軸 HSK50C/E - 選配

                                                                               ※ HSK50E 含砂輪自動交換系統



                                                                                7.5 kW ( 皮帶式主軸 )

     主軸功率                                                             5.5 kW ( 內藏式主軸 ) - 選配



     主軸轉速                                                            9000 rpm

     砂輪組                                                               最大 2 x Ø150 mm ( 6" ) - 選配



控制器

     控制器                                                               NUM Flexium+ 68



機械規格

     總功率                                                               Max. 25 kVA

     機械重量                                                           4600 kg

                                                                               5200 kg ( 含自動上下料系統 )

     機械尺寸 ( 寬 x 深 x 高 )                                    2526 x 2684 x 2242 mm

                                                                               2720 x 2684 x 2242 mm (含自動上下料系統)

     空氣壓力                                                           Min. 5 kgf/cm²

     切削油額定流量                                                Min. 150 L/min
