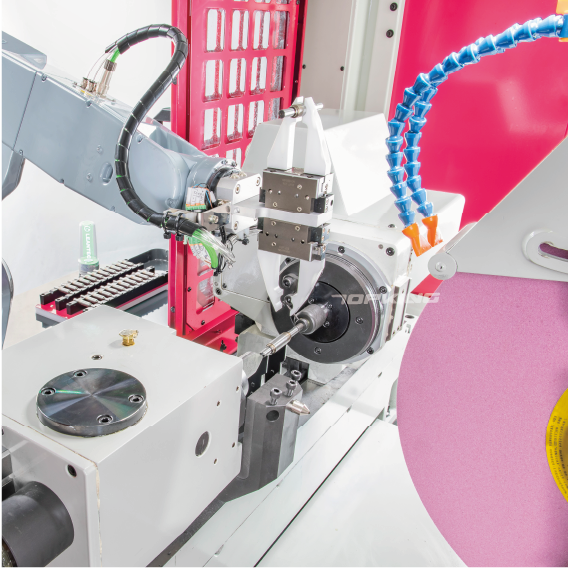

X-25CNC型數控外圓磨床

簡要描述:

數控外圓磨床操作面板配置座標輸入快捷鍵,可單鍵記憶座標位置。高剛性的工作主軸及尾座,提供穩定的加工品質。

瀏覽次數:643

發布時間:2024-03-29

索取報價

X 系列數控外圓磨床, X 軸與Z 軸采用十字形滑臺設計,有效的縮小占地面積與軸向行。

高剛性床身搭配重型主軸以及尾座,大幅提高工件承載荷重。操作系統搭載高性能的CNC

控制系統,內建圖形對話式(GUI)操作介面,設定簡易、研磨加工應用廣泛,為客戶提供最適切的加工方案。



  產品特色

機體

■ 采用高米漢納(Meehanite)鑄鐵制成,經燒燉處理及時效處理再加工,材質穩定性佳。

■ 滑軌經高周波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。

■ 本機的結構不同于以往的輕量結構的設計理念,大幅提升機體及結構剛性,達到更加穩固的訴求,滑軌采用更厚實的1V1平的設計結構,在研磨時提供最佳的精度及穩定性。

十字滑臺設計

工作臺始終固定于底座上,搭配X軸與Z軸十字滑臺設計,提升加工速度與穩定性。

■ X軸與Z軸結構采用十字滑臺形式設計,縮小占地面積。

■ 兩軸使用全密閉伸縮護罩,完整的保護傳動結構,杜絕研磨屑與冷卻液的污染。

高剛性滑軌設計

根據加工性質的不同,采用不同的設計方式:

X-25 系列兩軸采用精密線軌搭配滾珠螺桿設計,為小型工件提供輕快的進給模式

X-35 系列兩軸采用高剛性硬軌搭配大俓級滾珠螺桿,提升荷重性能與砂輪軸座移動穩定性。

砂輪頭座機構

■ 培林式主軸,采用精密軸承,使用壽命長,更換、維修、保養相較容易。

■ 砂輪主軸采用SNCM-220高級合金鋼材,經正常化、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。



高剛性工作主軸及尾座

■ 工作主軸臺與尾座針對重型工件設計,結構剛性強,提升了整體載重量。

■ 主軸臺采用伺服馬達驅動,可依需求無段變速調整。

■ 尾座可選用油壓式與止擋裝置,操作便利。

■ 工作主軸及尾座皆附有平面氣壓設計,方便位移、減少摩擦,加強使用壽命。

■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置,降低頂針與頂針孔接處面摩擦發熱所產生的變形。

工作臺固定式修整機構 (X-35系列為標配)

■ 修整機構固定于工作臺側,降低因調整回旋工作臺角度須重新校正修整點所造成的誤差,提高效率。

■ 多樣化的修整機構,可依工件需求選擇。

全罩鈑金

標配全罩式鈑金,提供最安全的加工環境

砂輪吊架 (X-35系列為標配)

X-35 系列標配砂輪吊架,與機身結合并安裝于全罩鈑金內,不占空間,使更換砂輪不受作業空間和設備的限制,使砂輪更換作業更安全、更簡易。

人性化操作系統

搭載西門子840Dsl操作系統,內建針對異形與偏心圓研磨的圖形對話式操作介面,搭配觸控式螢幕使操作更簡易,另可搭配CAD/CAM軟體(選配),針對客制圖型轉出研磨路徑,提供最有彈性、最人性化的操作環境。



產品規格

能力

工作臺最大旋徑

Ø270 mm

兩頂心間最大距離

200 mm

最大研磨直徑

Ø250 mm

最大研磨長度

150 mm

兩頂心間最大承受重量

60 kg

中心高(工作臺面至頂針中心)

135 mm

砂輪

尺寸(外徑 x 寬 x 內徑)

Ø510 x 50 x Ø127 mm

線速度

45 m/sec

回旋工作臺



旋轉角度

-1° ~ +10°

工作主軸頭

旋轉角度

-30° ~ +90°

頂針斜度

MT. No. 3

主軸轉速

10 ~ 300 rpm

工作主軸負荷(含夾具)

15 kgs (最長長度: 100 mm)

尾座

中心頂針規格

MT. No. 3

中心頂針移動方式

手動

尾座軸移動距離

35 mm

X軸行程

最大移動距離

210 mm

快速移動速度

6000 mm/Min

自動切入速度

0.001 ~ 2000 mm/Min

最小設定值

0.001 mm

Z軸行程

最大移動距離

260 mm

快速移動速度

6000 mm/Min

自動切入速度

0.001 ~ 2000 mm/Min

最小設定值

0.001 mm

馬達

砂輪主軸

5.5 kW

工作主軸

0.85 kW

X軸-砂輪軸座進給

1.5 kW

Z軸-工作臺進給

1.5 kW

潤滑油壓

NIL

油壓泵浦

NIL

冷卻液泵浦

0.18 kW

容器容量

潤滑油箱

0.7 L (自動潤滑 /LUBE Grease)

動力油箱 (選配)

18 L

水箱

107 L

機器

尺寸

2900 x 3360 x 2100 mm

重量

3300 kg

中心高(地面起至頂針中心)

1150 mm
