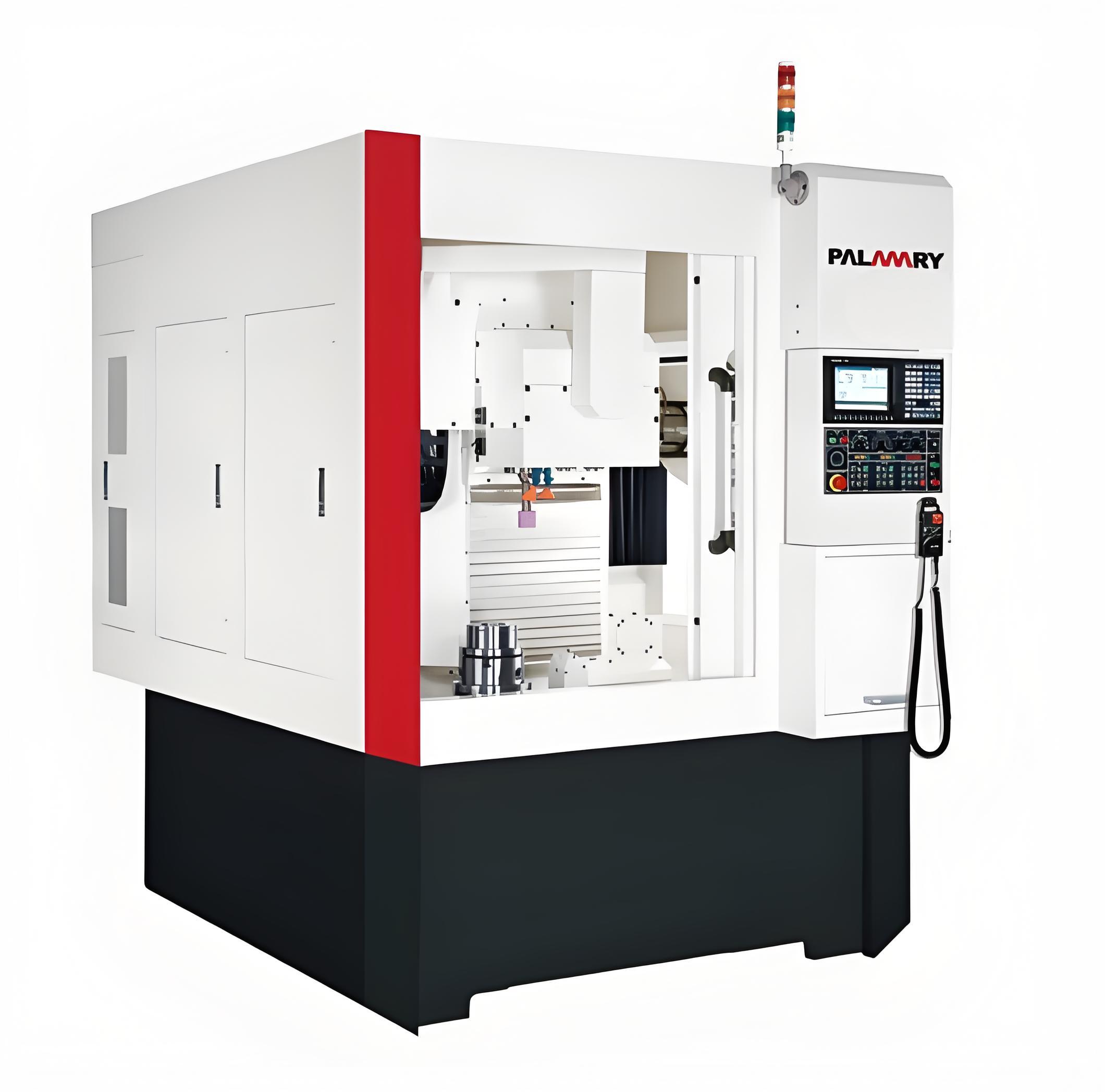

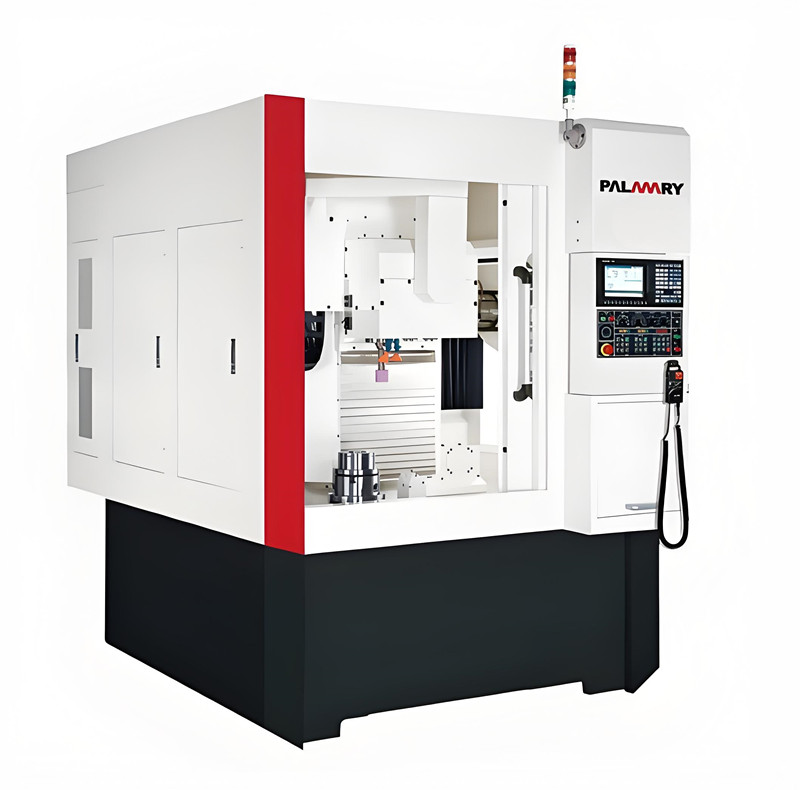

VIG-2015EVIG-2015E立式內外圓復合磨床

簡要描述：

無

瀏覽次數：7132

發布時間：2016-11-28

產品介紹

立式內外圓復合磨床特點:

1. 立式磨床優點:
(1) 不受工件與夾具自重導致震動與偏擺問題，影響研磨精度。
(2) 不規則外型工件之夾持容易。
(3) 內孔與外型不對稱之工件，也可做內孔與端面研磨。
(4) 蜂巢式機體結構，保證最佳機械剛性與穩定性。
(5) 機體採用高級米漢納(Meehanite)鑄鐵製成，經燒燉處理及時效處理在加工，材質穩定性佳，無變形之虞。
(6) X, Z軸採用交叉式滾柱線性滑軌，耐荷重能力優異。

產品參數

立式內外圓復合磨床規格:

機型		VIG-2015/VIG-2015E
能力
內孔研磨尺寸範圍	mm	Ø14 ~ Ø200
外圓研磨尺寸範圍	mm	Max. Ø200
研磨最大長度	mm	150
工件最大旋徑	mm	Ø300
工件最大長度	mm	150
工件最大載重	kg	100
行程
X軸左右移動	mm	500
Z軸上下移動	mm	400
砂輪主軸
砂輪回轉數	rpm	9,000 ~ 30,000 (Opt. 75,000)
砂輪直徑	mm	Ø10 ~ Ø95
砂輪最大線速度	M/min	2700
外摩主軸 (E系列)
砂輪回轉數	rpm	2,000 ~ 4,000
砂輪直徑	mm	Ø355 x Ø50 x 127
砂輪最大線速度	M/min	2700
工件軸
工件軸回轉數	rpm	40 ~ 800
工件夾頭
工件夾頭尺寸	mm	200
進給
X/Z軸快速進給	M/min	6M
X/z軸切削速率	mm/min	0 ~ 16,000
X/Z軸最小設定單位	mm	0.001(0.0001)
X/Z軸滑軌形式		線性滑軌
馬達
工件軸	kw	3.5
內磨主軸	kw	3.0 扭距 : S1 = 1.1Nm , S6 = 1.5Nm
外磨主軸 (E系列)	kw	3.0 扭距 : S1 = 15Nm , S6 = 20Nm
冷卻幫浦	kw	0.75
油壓幫浦	kw	0.75
潤滑系統	w	20
容量
冷卻水箱	L	140
油壓油箱	L	20
主軸水冷卻水箱	L	15
電源供應
電源容量		AC200V 32KVA
機械尺寸
長 x 寬 x 高	mm	2,300 x 1,900 x 2,400
機械淨重	kg	7000
數控
裝置型別		三菱

標準配件:

1. 全罩式鈑金
2. CNC控制器 (三菱M60對話式程式輸入軟體)
3. 鑽石修刀
4. 油壓系統
5. 冷卻系統
6. 工具與工具箱
7. 內藏式砂輪主軸(9,000 ~ 30,000 RPM)
8. 主軸水冷卻裝置
9. X, Z軸光學尺

選購配件:

1. 油壓3爪夾頭
2. 3爪夾頭
3. 內藏式砂輪主軸 (30,000 ~ 75,000 RPM)
4. 迴轉式修整裝置
5. 軟爪車削裝置
6. 集霧裝置
7. 電磁除屑機
8. 紙帶式冷卻液除屑裝置
9. 油水式冷卻液除屑裝置
10. 外徑自動量測裝置
11. 內徑自動量測裝置
12. 電流間隙防撞系統
