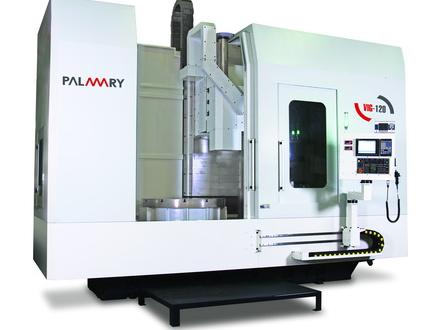

VIG-120VIG-120立式內外圓復合磨床
簡要描述：
無
瀏覽次數：4321
發布時間：2016-11-28
索取報價
特點:
- 1. 不受工件外型影響，不會因工件自重而影響研磨精度。
- 2. 以獨創的技術經驗，整合設計、研發、製造為提升研磨精度及工作效率做最佳見證，為產業降低投資成本提高獲利。
- 3. 以三菱控制器搭配引導式對話畫面，使操作者能在畫面指引中，引導使用大光長榮所規劃的各類研磨加工模組，輕易地完成加工程式的撰寫。
- 4. 配置6個刀座ATC刀庫，以HSK100刀桿使用，可同時裝在適用尺寸的砂輪進行研磨，自動換刀系統可簡化工作物加工更換砂輪的動作，執行最佳效率之加工方式。
規格:
| 規格 機型 | VIG-120 |
| 能力 | |
| 內徑研磨尺寸範圍(z軸)(mm) | Ψ150 ~ Ψ1,200 |
| 外徑最大研磨尺寸 | Max. Ψ1,200 |
| Z軸外徑可研磨最大深度 | 600 |
| 工件最大旋徑 | Ψ1,300 |
| 工件最大長度 | 600 |
| 工件最大負荷 | 5,000 |
| 行程 | |
| X軸左右移動(mm) | 1,400 |
| Z軸上下移動(mm) | 750 |
| X/Z 切削速度(m/min) | 0 ~ 6000 |
| X/Z 軸最小設定單位 | 0.001 |
| X/Z 軸滑軌形式 | V型靜壓 / 線軌 |
| 砂輪主軸 | |
| 砂輪最大轉速 | 6,000 |
| 砂輪直徑 | Ψ80 ~ Ψ200 |
| 刀桿錐度形式 | HSK 100 |
| 工件主軸迴轉速度 (rpm) | 5 ~ 100 |
| 砂輪自動交換ATC | |
| 砂輪自動交換數 | 6 |
| 刀桿錐度形式 | HSK 100 |
| 馬達 | |
| 主軸馬達(kw) | 7.5 |
| 工作臺尺寸 | Ψ1,200 |
| 機械尺寸 | 5.9m x 5.15m x 4.75m |
| 機械重量 | 24,000 kg |
| 電壓 | 380 V |
| 控制系統 | Mitsubishi M70 |
