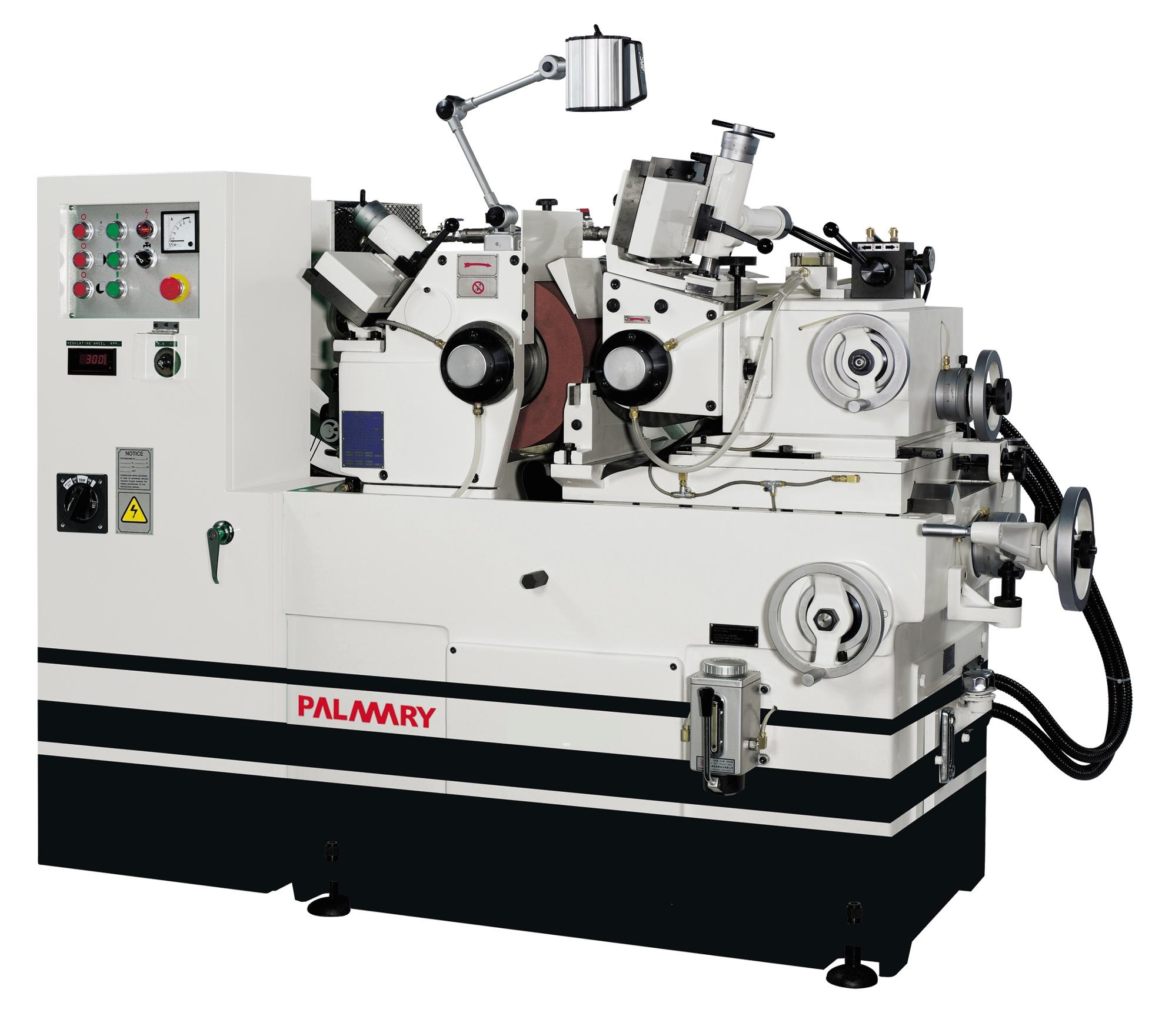

伺服型高精密無心磨床機械優點：
1. 經濟型機械結構，價位經濟實惠。
2. 砂輪與調整輪軸承，采用特殊巴比特合金，精度優異，修整調整容易。砂輪軸之合金軸承采三點支撐式，大幅提升加工穩定性。
3. 砂輪主軸及調整輪主軸采用高級合金鋼，精密加工而成；經過多重處理，扭力強、不變形。主軸高剛性，適合重切削及高精密研磨。
4. 進刀螺桿采用鎳鉻合金鋼（SNCM-4），經正?；案咧懿崽幚恚c精密研磨加工而成；配合特殊設計的調整型螺帽，調整方便，進刀精準、動作輕巧，耐磨耗。
5. 砂輪主軸采用自動潤滑系統。
6. 機臺滑動面裝有集中潤滑給油裝置，以確保滑動面之潤滑效果與進給的精準。
7. 砂輪與調整輪主軸啟動時，需經過油壓壓力開關確定油已進入軸承后，才能啟動，以提供主軸之安全防護。潤滑與油壓系統采用同一個油壓幫浦驅動，并加裝油溫冷卻風扇，有效降低油溫上升的速度。
8. 修整裝置采用特殊合金鑄鐵制成，經過燉燒處理，耐磨耗；油壓驅動前后修整，調整輪之修整座可依工件需求角度作調整，確保工件圓筒精度。
9. 調整輪采伺服馬達驅動，低轉速、高扭力；操作簡易、調整方便。
10. 調整輪主軸無段變速。
一．主要設備參數：
1. 砂輪
Ø 標準工作臺工件直徑：Φ1.0～Φ80.0mm
Ø 砂輪尺寸：Φ455 X305 X Φ228.6mm（外徑X寬X孔徑）
Ø 砂輪轉速：1260R.P.M（可更換皮帶輪達到1500R.P.M）
2. 調整輪
Ø 調整輪尺寸：Φ255X305XΦ111.2mm（外徑×寬×孔徑）
Ø 調整輪轉速：10－300R.P.M. （無段）
Ø 調整輪傾斜角度：＋5?~－3?
Ø 調整輪旋轉角度：±5?
3. 馬達
Ø砂輪驅動馬達：20HP X 4P
Ø調整輪驅動馬達：3.7KW
Ø油壓泵驅動馬達：1HP X 4P
Ø冷卻泵驅動馬達：1/4HP X 2P
4.設備尺寸
Ø凈重：3400KGS
Ø毛重：3700KGS
Ø標準配備機械尺寸：2350 X 1950 X 1530mm
Ø標準配備裝箱尺寸：2450 X 2100 X 1850mm
二．標準配件（每臺）
|
1.調整輪與調整輪法蘭 |
1組 |
|
2.砂輪與砂輪法蘭 |
1組 |
|
3.通過式刀架與刀片 |
1組 |
|
4.電器箱標準附件 |
1組 |
|
5.油箱（附油溫冷卻器） |
1組 |
|
6.標準冷卻系統（水箱） |
1組 |
|
7.鉆石修刀 |
2支 |
|
8.工作燈 |
1組 |
|
9.工具箱 |
1組 |
三.建議特別附件（每臺）
（請參考工藝分析或者報價單）
四.工作環境要求
1.電壓與頻率：三相 380V ±10% 50HZ±2%
2.環境溫度 0-45°C
3.相對濕度≤95%
4.不可將機械安裝與牛頭刨床、銑床、沖床等重切削之機械布置在一起，以免影響研磨精度。
5.不可將機械安裝在陽光直射的地方，最好安裝在恒溫室內，以免影響機械精度。
6.不可將機械安裝在充滿灰塵的環境中，以免影響機械精度。
7.因底座有特殊抗扭力之能力，故不需特別的地基；于地上鋪上150mm厚度之水泥即可，把地基與底座以水泥連接并非絕對需要，但通常建亦適用之。
8.機械安裝于操作場所24小時后，再調整其水平。機器受溫度及其它因素之影響，水平精度會改變，因此每隔一段時間，必需再重新調整，以確保其高度精密。
