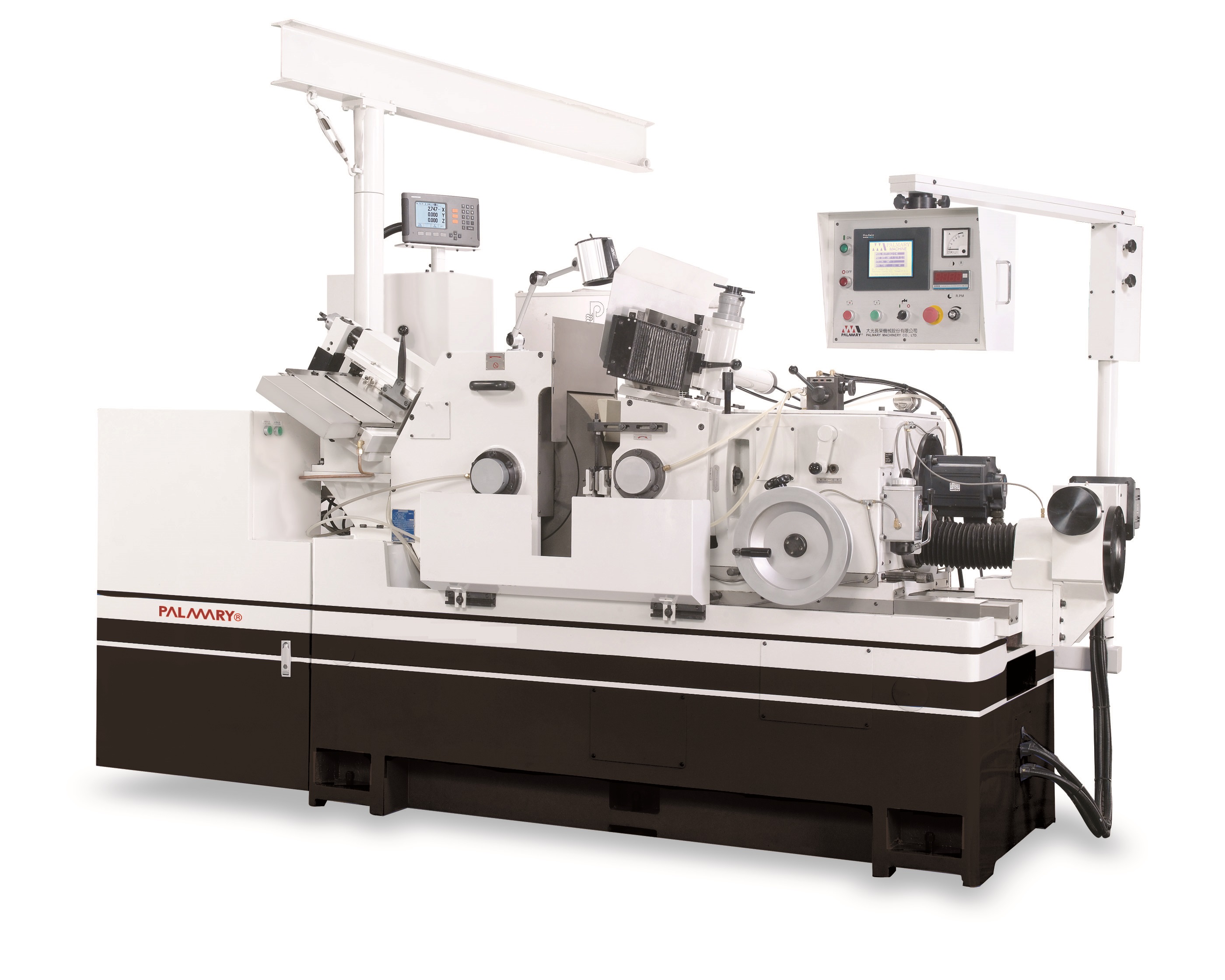

PC-2412S-NC數控高精密無心磨床

簡要描述：

無

瀏覽次數：5002

發布時間：2016-11-26

產品介紹

數控高精密無心磨床機械優點：

1.經濟型機械結構，價位經濟實惠。

2.砂輪與調整輪軸承，采用特殊巴比特合金，精度優異，修整調整容易。砂輪軸之合金軸承采三點支撐式，大幅提升加工穩定性。

3.砂輪主軸及調整輪主軸采用高級合金鋼，精密加工而成；經過多重處理，扭力強、不變形。主軸高剛性，適合重切削及高精密研磨。

4.進刀螺桿采用鎳鉻合金鋼（SNCM-4），經正?；案咧懿崽幚恚c精密研磨加工而成；配合特殊設計的調整型螺帽，調整方便，進刀精準、動作輕巧，耐磨耗。

5.砂輪主軸采用自動潤滑系統。

6.機臺滑動面裝有集中潤滑給油裝置，以確?；瑒?dòng)面之潤滑效果與進給的精準。

7.砂輪與調整輪主軸啟動時，需經過油壓壓力開關確定油已進入軸承后，才能啟動，以提供主軸之安全防護。潤滑與油壓系統采用同一個油壓幫浦驅動，并加裝油溫冷卻風扇，有效降低油溫上升的速度。

8.修整裝置采用特殊合金鑄鐵制成，經過燉燒處理，耐磨耗；油壓驅動前后修整，調整輪之修整座可依工件需求角度作調整，確保工件圓筒精度。

9.調整輪采伺服馬達驅動，低轉速、高扭力；操作簡易、調整方便。

10.采觸控式屏幕（NC操控面板），簡易教導，操作人性化。尺寸調整容易，易學易懂，不需編寫程序。

11.PLC控制，減少油溫產生的誤差。

12.伺服控制進給機構，微進給操作精準。

13.調整輪主軸無段變速。

14.有效節省調整時間，增加生產效率。

產品參數

一．主要設備參數：

1. 砂輪

Ø 標準工作臺工件直徑：Φ1.0～Φ100.0mm

Ø 砂輪尺寸：Φ610 X 305 X Φ304.8mm（外徑X寬X孔徑）

Ø 砂輪轉速：1550 R.P.M

2. 調整輪

Ø 調整輪尺寸：Φ305X305XΦ127mm（外徑×寬×孔徑）

Ø 調整輪轉速：15－300R.P.M.（無段）

Ø 調整輪傾斜角度：＋5?~－2?

Ø 調整輪旋轉角度：±45”

3. 馬達

Ø 砂輪驅動馬達：30HP X 4P

Ø 調整輪驅動馬達：5KW

Ø 油壓泵驅動馬達：0.75KW

Ø 冷卻泵驅動馬達：0.375KW

4. 設備尺寸

Ø 凈重：6000KGS

Ø 毛重：6400KGS

Ø 標準配備機械尺寸：2810 X 2100 X 1650mm

Ø 標準配備裝箱尺寸：3120 X 2240 X 1970mm

二．標準配件（每臺）

1. 調整輪與調整輪法蘭	1組
2. 砂輪與砂輪法蘭	1組
3. 通過式刀架與刀片	1組
4. 停止式刀架與刀片	1組
5. 電器箱標準附件	1組
6. 油箱（附油溫冷卻器）	1組
7. 標準冷卻系統（水箱）	1組
8. 鉆石修刀	2支
9. 工作燈	1組
10. 工具箱	1組
