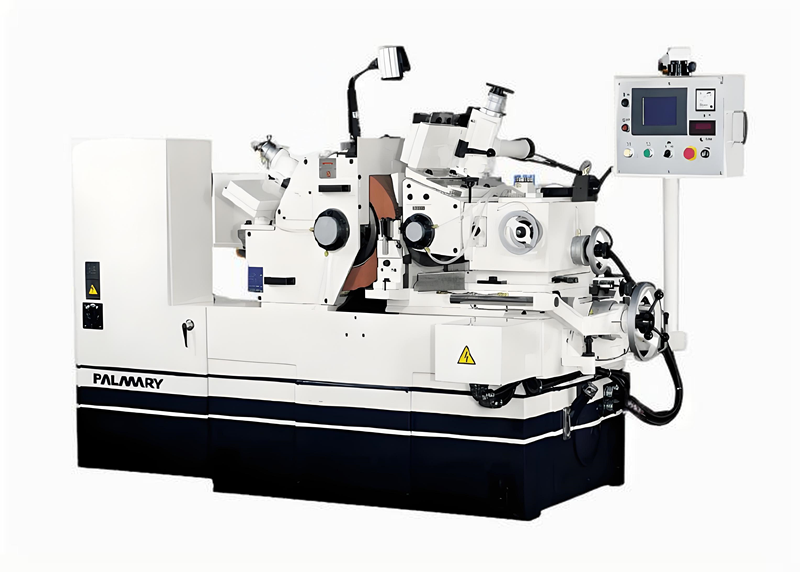

PC-2410S-NCPC-2410S-NC數控高精密無心磨床

簡要描述:

瀏覽次數:7789

發布時間:2016-11-26

索取報價

機械優點:

1.      經濟型機械結構,價位經濟實惠。

2.      砂輪與調整輪軸承,采用特殊巴比特合金,精度優異,修整調整容易。砂輪軸之合金軸承采三點支撐式,大幅提升加工穩定性。

3.      砂輪主軸及調整輪主軸采用高級合金鋼,精密加工而成;經過多重處理,扭力強、不變形。主軸高剛性,適合重切削及高精密研磨。

4.      進刀螺桿采用鎳鉻合金鋼(SNCM-4),經正常化及高周波熱處理,與精密研磨加工而成;配合特殊設計的調整型螺帽,調整方便,進刀精準、動作輕巧,耐磨耗。

5.      砂輪主軸采用自動潤滑系統。

6.      機臺滑動面裝有集中潤滑給油裝置,以確?;瑒用嬷疂櫥Чc進給的精準。

7.      砂輪與調整輪主軸啟動時,需經過油壓壓力開關確定油已進入軸承后,才能啟動,以提供主軸之安全防護。潤滑與油壓系統采用同一個油壓幫浦驅動,并加裝油溫冷卻風扇,有效降低油溫上升的速度。

8.      修整裝置采用特殊合金鑄鐵制成,經過燉燒處理,耐磨耗;油壓驅動前后修整,調整輪之修整座可依工件需求角度作調整,確保工件圓筒精度。

9.      調整輪采伺服馬達驅動,低轉速、高扭力;操作簡易、調整方便。

10.  采觸控式屏幕(NC操控面板),簡易教導,操作人性化。尺寸調整容易,易學易懂,不需編寫程序。

11.  PLC控制,減少油溫產生的誤差。

12.  伺服控制進給機構,微進給操作精準。

13.  調整輪主軸無段變速。

14.  有效節省調整時間,增加生產效率。





一.主要設備參數:

1.        砂輪

Ø          標準工作臺工件直徑:Φ1.0Φ100.0mm

Ø          砂輪尺寸:Φ610 X 255 X Φ304.8mm(外徑XX孔徑)

Ø          砂輪轉速:1550 R.P.M

2.        調整輪

Ø          調整輪尺寸:Φ305X255XΦ127mm(外徑××孔徑)

Ø          調整輪轉速:15300R.P.M.無段

Ø          調整輪傾斜角度:+5?~2?

Ø          調整輪旋轉角度:±45

3.        馬達

Ø          砂輪驅動馬達:30HP X 4P

Ø          調整輪驅動馬達:2.9KW

Ø          油壓泵驅動馬達:0.75KW

Ø          冷卻泵驅動馬達:0.15KW

4.        設備尺寸

Ø          凈重:4800KGS

Ø          毛重:5150KGS

Ø          標準配備機械尺寸:2610 X 1900 X 1650mm

Ø          標準配備裝箱尺寸:2800 X 2100 X 1970mm
